| Features: |
|
|---|---|
| Applications & Markets: |
|
| Materials: |
|
| Specifications: |
|
| Warning: |
|
| Series | Body Size | Max. Operating Pressure | Min. Burst Pressure | Rated Flow | |||
|---|---|---|---|---|---|---|---|
| 600 & 700 | 1/4″ | 103 bar | 1,500 psi | 412 bar | 6,000 psi | 595 lpm | 21 scfm |
![]() |
![]() |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

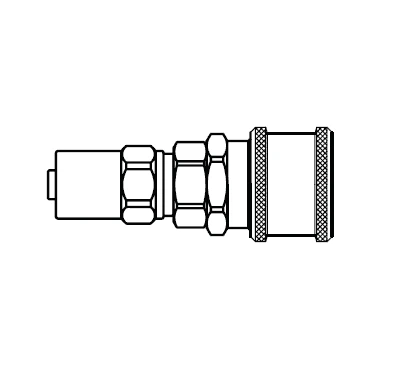

Socket/Female (Figure 1) |
Plug/Male (Figure 2) |
|||||||||||
| 600 Series | Hose Crimp End Connections | ||||||||||||
| Standard* Part Number |
Oxygen Service Part Number |
Coupling Type | Body Size | Hose ID | Hose OD | Figure | Dimensions | |||||
| A | B | Hex | C | D | Hex | |||||||
| GR60B3 | GR60B3SL | Socket/Female | 1/4″ | 1/4″ | 1/2″ | 1 | 2.56″ (65.0mm) |
1.00″ (25.4mm) |
0.63″ (16.0mm) |
– | – | – |
| 6B3 | – | Plug/Male | 1/4″ | 1/4″ | 1/2″ | 2 | – | – | – | 2.13″ (54.1mm) |
0.70″ (17.8mm) |
0.63″ (16.0mm) |
| – | GR60B5SL | Socket/Female | 1/4″ | 1/4″ | 9/16″ | 1 | 2.56″ (65.0mm) |
1.00″ (25.4mm) |
0.69″ (17.5mm) |
– | – | – |
| 6B5 | – | Plug/Male | 1/4″ | 1/4″ | 9/16″ | 2 | – | – | – | 2.13″ (54.1mm) |
0.77″ (19.6mm) |
0.69″ (17.5mm) |
| GR60B7 | GR60B7SL | Socket/Female | 1/4″ | 1/4″ | 5/8″ | 1 | 2.56″ (65.0mm) |
1.00″ (25.4mm) |
0.75″ (19.1mm) |
– | – | – |
| 6B7 | – | Plug/Male | 1/4″ | 1/4″ | 5/8″ | 2 | – | – | – | 2.13″ (54.1mm) |
0.84″ (21.3mm) |
0.75″ (19.1mm) |
| GR60D7 | – | Socket/Female | 1/4″ | 3/8″ | 5/8″ | 1 | 2.68″ (68.1mm) |
1.00″ (25.4mm) |
0.75″ (19.1mm) |
– | – | – |
| 6D7 | – | Plug/Male | 1/4″ | 3/8″ | 5/8″ | 2 | – | – | – | 2.25″ (57.2mm) |
0.84″ (21.3mm) |
0.75″ (19.1mm) |
| GR60D11 | – | Socket/Female | 1/4″ | 3/8″ | 3/4″ | 1 | 2.68″ (68.1mm) |
1.00″ (25.4mm) |
0.88″ (22.4mm) |
– | – | – |
| 6D11 | – | Plug/Male | 1/4″ | 3/8″ | 3/4″ | 2 | – | – | – | 2.25″ (57.2mm) |
0.98″ (24.9mm) |
0.88″ (22.4mm) |
* Without sleeve lock
