| Features: |
|
|---|---|
| Materials: |
|
| Applications & Markets: |
|
| Body Size | Max. Operating Pressure | Min. Burst Pressure Connected | Vacuum Connected Only | Rated Flow | |||
|---|---|---|---|---|---|---|---|
| 3/8″ | 3.5 bar | 50 psi | 7.0 bar | 200 psi | 28 in/Hg | 12 lpm | 3 gpm |
![]() |
![]() |
![]() |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Plug/Male (Figure 1) |
Socket/Female, Valved (Figure 2) |

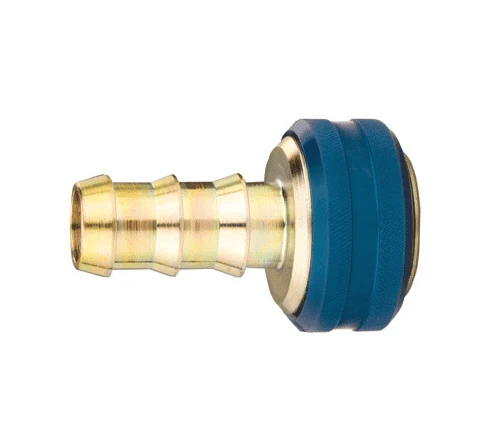

Socket/Female, Non-Valved (Figure 3) |
|||||||||
| FD14 Series | Plugs | |||||||||||
| Plug, Gasket, & Cap Assembly Part Number |
Gasket (Copper-Crush) Part Number |
Cap (Brass) Part Number |
Coupling Type | Body Size | Thread | Figure | Dimensions | Min. Assy. Torque | |||
| A | B | Hex | |||||||||
| FD14-4002-20-06 | FD14-1206-08 | FD14-1210-06 | Plug/Male | 3/8″ | 1-1/16-12 UN-2A | 1 | 1.54″ (39.1mm) |
0.96″ (24.4mm) |
1 1/2″ (38.1mm) |
41-81 N-m | 30-60* lbs-ft |
| FD14-4002-05-06 | FD14-1206-11 | FD14-1210-06 | Plug/Male | 3/8″ | 1-1/4-18 UNEF-2A | 1 | 1.54″ (39.1mm) |
0.96″ (24.4mm) |
1-1/2″ (38.1mm) |
41-81 N-m | 30-60* lbs-ft |
| FD14-4002-14-06 | FD14-1206-09 | FD14-1210-06 | Plug/Male | 3/8″ | 1 1/8-12 UNF-2A | 1 | 1.54″ (39.1mm) |
0.96″ (24.4mm) |
1-1/2″ (38.1mm) |
41-81 N-m | 30-60* lbs-ft |
| FD14-4002-01-06* | FD14-1206-01 | FD14-1210-06 | Plug/Male | 3/8″ | 1/2-20 UNF-2A | 1 | 1.52″ (38.6mm) |
0.96″ (24.4mm) |
1-1/16″ (27.0mm) |
27-33 N-m | 20-24* lbs-ft |
| FD14-4002-06-06 | FD14-1206-07 | FD14-1210-06 | Plug/Male | 3/8″ | 1-18 UNS-2A | 1 | 1.54″ (39.1mm) |
0.96″ (24.4mm) |
1-1/4″ (31.8mm) |
41-81 N-m | 30-60* lbs-ft |
| FD14-4002-26-06 | None Needed | FD14-1210-06 | Plug/Male | 3/8″ | 3/4-14 DRYSEAL NPTF | 1 | 1.72″ (43.8mm) |
0.96″ (24.4mm) |
1-1/4″ (31.8mm) |
– | – |
| FD14-4002-09-06 | FD14-1206-04 | FD14-1210-06 | Plug/Male | 3/8″ | 3/4-16 UNF-2A | 1 | 1.54″ (39.1mm) |
0.96″ (24.4mm) |
1-1/4″ (31.8mm) |
41-68 N-m | 30-50* lbs-ft |
| FD14-4002-10-06 | FD14-1206-06 | FD14-1210-06 | Plug/Male | 3/8″ | 7/8-14 UNF-2A | 1 | 1.54″ (39.1mm) |
0.96″ (24.4mm) |
1-1/4″ (31.8mm) |
41-81 N-m | 30-60* lbs-ft |
| FD14 Series | Socket, Valved | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Part Number | Coupling Type | Body Size | Thread | Figure | Dimensions | ||||||
| A | B | Hex | |||||||||
| FD14-1001-12-06 | Socket/Female | 3/8″ | 3/4-14 Dryseal NPTF | 2 | 1.83″ (46.5mm) | 1.80″ (45.7mm) | 1-5/16″ (33.0mm) | ||||
| FD14 Series | Socket, Non-Valved | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Part Number | Coupling Type | Body Size | Thread | Figure | Dimensions | ||||||
| A | B | Hex | |||||||||
| FD14-4003-10-06 | Socket/Female | 3/8″ | 5/8″ SOCKETLESS™ | 3 | 2.34″ (59.4mm) | 1.50″ (38.1mm) | – | ||||
* CAUTION: Failure to meet minimum assembly torque could result in fluid leakage.
