| Overview: | |||
|---|---|---|---|
| |||
| Construction: | |||
| |||
| Specifications: | |||
| |||
| Applications: | |||
|
| Part Number | Inside Diameter | Outside Diameter | Burst Pressure(PSI) | Maximum OperatingPressure – (PSI) | Weight | Clamp |
|---|---|---|---|---|---|---|
| 7703-200 | 2.00″ | 2.63″ | 210 PSI | 70 PSI | 1.4 lbs./ft | FLX2583-0212 or FLX2584-0262 |
| 7703-250 | 2.50″ | 3.13″ | 180 PSI | 60 PSI | 1.6 lbs./ft | FLX2583-0262 or FLX2584-0312 |
| 7703-300 | 3.00″ | 3.63″ | 150 PSI | 50 PSI | 1.8 lbs./ft | FLX2583-0312 or FLX2584-0362 |
| 7703-350 | 3.50″ | 4.13″ | 120 PSI | 40 PSI | 2.0 lbs./ft | FLX2583-0375 or FLX2584-0412 |
| 7703-400 | 4.00″ | 4.63″ | 90 PSI | 30 PSI | 2.2 lbs./ft | FLX2583-0400 or FLX2584-0462 |
*Specifications for reference only. Specific test data available on request.

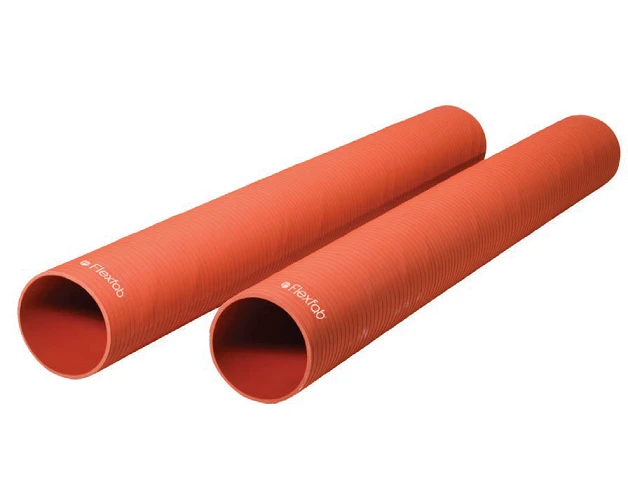

| The 7703 series turbo sleeves were designed to handle higher pressure standards in certain applications. The below chart references the pressure details between the standard turbo sleeves 7701 series and the heavy duty version 7703 series. |
|||||
|---|---|---|---|---|---|
| Flexfab Turbo Sleeve Comparison Chart | |||||
|
FLX7701 Series Turbo Sleeves |
|||||
| Inside Diameter | 7701-200 | 7701-250 | 7701-300 | 7701-350 | 7701-400 |
| Operating Pressure PSIG | 35 | 30 | 25 | 20 | 15 |
| Burst Pressure PSIG | 105 | 90 | 75 | 60 | 45 |
|
FLX7703 Series Heavy Duty Turbo Sleeves |
|||||
| Inside Diameter | 7703-200 | 7703-250 | 7703-300 | 7703-350 | 7703-400 |
| Operating Pressure PSIG | 70 | 60 | 50 | 40 | 30 |
| Burst Pressure PSIG | 210 | 180 | 150 | 120 | 90 |
