| Features: |
|
|---|---|
| Applications & Markets: |
|
| Materials: |
|
| Series | Coupling Size | Max. Operating Pressure | Min. Burst Pressure | Rated Flow | |||
|---|---|---|---|---|---|---|---|
| 2RL | 1/4″ | 20 bar | 300 psi | 80 bar | 1,200 psi | 1,350 lpm | 48 scfm |
| 3RL | 3/8″ | 20 bar | 300 psi | 80 bar | 1,200 psi | 2,250 lpm | 80 scfm |
![]() |
![]() |
|||||||
|---|---|---|---|---|---|---|---|---|
|

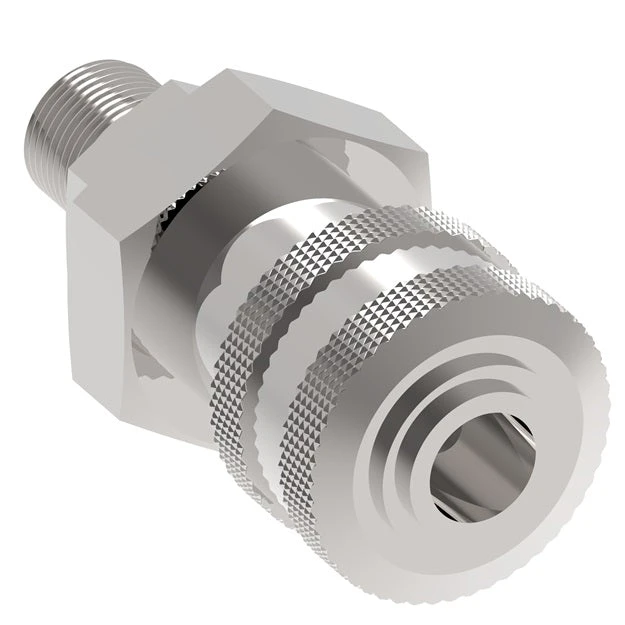

Socket/Female (Figure 1) |
Plug/Male (Figure 2) |
|||||||
| 3RL Series | Socket | ||||||||
| Part Number | Coupling Type | Body Size | Port Size | Thread | Figure | Dimensions | ||
| A | B | Hex | ||||||
| 3R15 | Socket/Female | 3/8″ | 1/4″ | 1/4-18 Male NPTF | 1 | 2.34″ (59.4mm) |
1.31″ (33.3mm) |
1.00″ (25.4mm) |
| 3R20 | Socket/Female | 3/8″ | 3/8″ | 3/8-18 Male NPTF | 1 | 2.35″ (59.7mm) |
1.31″ (33.3mm) |
1.00″ (25.4mm) |
| 3R25 | Socket/Female | 3/8″ | 1/2″ | 1/2-14 Male NPTF | 1 | 2.54″ (64.5mm) |
1.31″ (33.3mm) |
1.00″ (25.4mm) |
| 3R30 | Socket/Female | 3/8″ | 3/4″ | 3/4-14 Male NPTF | 1 | 2.54″ (64.5mm) |
1.31″ (33.3mm) |
1.06″ (26.9mm) |
| 3RL Series | Plugs | ||||||||
| Part Number | Coupling Type | Body Size | Port Size | Thread | Figure | Dimensions | ||
| A | B | Hex | ||||||
| 3L10 | Plug/Male | 3/8″ | 1/8″ | 1/8-27 Male NPTF | 2 | 1.54″ (39.1mm) |
0.72″ (18.3mm) |
0.63″ (16.0mm) |
| 3L15 | Plug/Male | 3/8″ | 1/4″ | 1/4-18 Male NPTF | 2 | 1.70″ (43.2mm) |
0.72″ (18.3mm) |
0.63″ (16.0mm) |
| 3L15G* | Plug/Male | 3/8″ | 1/4″ | 1/4-18 Male NPTF | 2 | 2.64″ (67.1mm) |
0.98″ (24.9mm) |
0.88″ (22.4mm) |
| 3L20 | Plug/Male | 3/8″ | 3/8″ | 3/8-18 Male NPTF | 2 | 1.76″ (44.7mm) |
0.79″ (20.1mm) |
0.69″ (17.5mm) |
| 3L20G* | Plug/Male | 3/8″ | 3/8″ | 3/8-18 Male NPTF | 2 | 2.64″ (67.1mm) |
0.98″ (24.9mm) |
0.88″ (22.4mm) |
| 3L25 | Plug/Male | 3/8″ | 1/2″ | 1/2-14 Male NPTF | 2 | 2.31″ (58.7mm) |
1.01″ (25.7mm) |
0.88″ (22.4mm) |
| 3L25G* | Plug/Male | 3/8″ | 1/2″ | 1/2-14 Male NPTF | 2 | 2.83″ (71.9mm) |
0.98″ (24.9mm) |
0.88″ (22.4mm) |
| 3L30 | Plug/Male | 3/8″ | 3/4″ | 3/4-14 Male NPTF | 2 | 2.38″ (60.5mm) |
1.23″ (31.2mm) |
1.06″ (26.9mm) |
| 3L30G* | Plug/Male | 3/8 “ | 3/4″ | 3/4-14 Male NPTF | 2 | 2.88″ (73.2mm) |
1.19″ (30.2mm) |
1.06″ (26.9mm) |
* With Bleeder Ball Check – Reduces Hose Whip
