SPECIFICATIONS
| Application: | Fluids, Agriculture, Industrial | ||
|---|---|---|---|
| Hydraulic Motor Data: | |||
| U.S. Gallons/Rev. | 0.0038 | Cubic Inches/Rev. | 0.878 |
| Liters/Rev. | 0.0144 | Max Hydraulic Pressure | 3000 PSI |
| Min Hydraulic Pressure | 600 PSI | Inlet Port | 1-1/16-12UN-2B |
| Outlet Port | 1-5/16-12UN-2B | Minimum GPM Required | 9 GPM 2370 RPM |
| Maximum GPM Required | 13 GPM 3450 RPM | Ideal GPM Required | 9 GPM 3600 RPM |
| Connection Information | |||
| Inlet | “A” Port | Outlet | “B” Port |
| Supplied check valve is to ensure proper rotation of the Banjo pump. Place check valve in outlet port (marked “B”) for proper right hand rotation. It is recommended that a minimum 3/4″ inlet line & a minimum 1″ outlet line be used. The outlet port must be connected directly back to the hydraulic fluid reservoir & not to any valving, regulators or flow diverters. The outlet port/return line back pressure must not exceed 250 PSI. | |||
| Spool Valve Information | |||
| Required Outlet Flow | Min 9 GPM / Max 13 GPM | Required System Pressure | Min 600 PSI / Max 3000 PSI |
| Pump Features: | |||
| |||
| Hydraulic Motors: | |||
| |||
| Notes: | |||
| |||
| Part Number | Description | Horsepower | ||
|---|---|---|---|---|
| 3″ Cast Iron Pumps with Hydraulic Motors | ||||

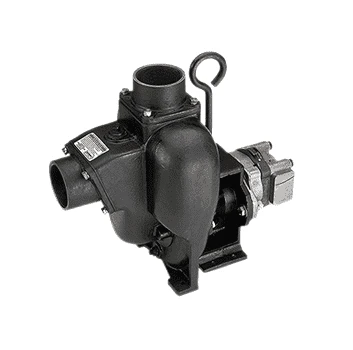

| 300PIHY | 3″ Cast Iron Pump with 21 HP Hydraulic Motor | 21 HP | (Made to Order) | |
| Hydraulic Motor Spool Valve | ||||
| HSV1000 | Hydraulic Motor Spool Valve | N/A | — | |
![]() | |||
|---|---|---|---|
| Replacement Parts for 3″ Cast Iron Hydraulic Pumps | |||
| Item | Part Number | Description | Quantity Required |
| 1 | 18001 | Pump Housing | 1 |
| 2 | 18004 | Wear Plate | 1 |
| 3 | 18106 | 3/8″-16 x 1.25″ HHCS | 2 |
| 5 | 18025 | FKM (viton type) Mechanical Seal | 1 |
| 5 | 18025SD | Severe Duty Seal | 1 |
| 6 | 18218 | 3/8″-16 x 24 x 2-1/8″ SS Stud | 6 |
| 7 | V20018 | 3/8″ Lock Washer | 14 |
| 8 | V20019 | 3/8″ 16 SS Hex Nut | 6 |
| 9 | 18010SS | 3/8″-16 x 1.25″ HHCS | 8 |
| 10 | 18009 | EPDM Outlet Gasket | 1 |
| 11 | 18008 | NPT Outlet Flange | 1 |
| 12 | 18012 | NPT Inlet Flange | 1 |
| 13 | 18013 | Inlet/Check EPDM Gasket | 1 |
| 14 | 18033 | Handle | 1 |
| 15 | 18034 | 5/8″-11 Hex Nut | 1 |
| 16 | 13777 | 3/4″ Plug | 1 |
| 17 | 12777 | 1/2″ Plug | 1 |
| 18 | 18021 | Adapter Gasket | 1 |
| 19 | 18049 | Hydraulic Motor Adapter | 1 |
| 20 | 18055 | Hydraulic Adapter Shaft | 1 |
| 21 | 18502 | Bearing SKF 66306-2RS1/C3 | 1 |
| 22 | 18056 | 1/2″-13 x 2″ HHCS | 2 |
| 23 | 18058 | 1/2″ Split Washer | 2 |
| 25 | 17010 | 1/2″ – 13 Hex Nut | 2 |
| 26 | HY1012 | UM16-45A-HX Hydraulic Motor Assembly | 1 |
| 27 | 18029 | Clamp Assembly Unkeyed | 1 |
| 28 | 13778 | O-Ring | 1 |
| 29 | UV15163 | O-Ring | 1 |
| Not Shown | 18100 | Repair Kit (Consist of 2, 3, 4, 5, 18) | 1 |
![]() | |||
|---|---|---|---|
| Replacement Parts for 3″ Cast Iron Hydraulic Adapter | |||
| Item | Part Number | Description | Quantity Required |
| 1 | 18049 | C-Flange Hydraulic Motor Adapter | 1 |
| 2 | 18021 | Gasket Adapter | 1 |
| 3 | 18025 | Seal Assembly | 1 |
| 4 | 18502 | SKF 63306-2RS1/C3 Bearing | 1 |
| 5 | 18055 | Hydraulic Adapter Shaft Sleeve | 1 |
| 6 | HY1012 | Tyrone® UM16 Hydraulic Motor | 1 |
| 8 | 18058 | 1/2″ Split Lock Washer | 2 |
| 9 | 18056 | 1/2″ – 13″ x 2″ HHCS Bolt | 2 |
| 10 | 17010 | 1/2″ Hex Nut | 2 |
| 11 | 18600 | Hydraulic Motor Adapter Assembly | 1 |
| Not Shown | HY1001 | Repair Kit | 1 |
