| Features: |
|
|---|---|
| Applications & Markets: |
|
| Materials: |
|
| Series | Coupling Size | Max. Operating Pressure | Min. Burst Pressure | Rated Flow | |||
|---|---|---|---|---|---|---|---|
| 2RL | 1/4″ | 20 bar | 300 psi | 80 bar | 1,200 psi | 1,350 lpm | 48 scfm |
| 3RL | 3/8″ | 20 bar | 300 psi | 80 bar | 1,200 psi | 2,250 lpm | 80 scfm |
![]() |
![]() |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Socket/Female (Figure 1) |

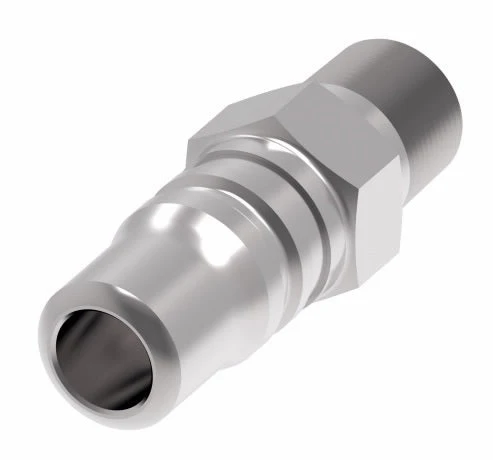

Plug/Male (Figure 2) |
|||||||
| 2RL Series | Socket | ||||||||
| Part Number | Coupling Type | Body Size | Port Size | Thread | Figure | Dimensions | ||
| A | B | Hex | ||||||
| 2R10 | Socket/Female | 1/4″ | 1/8″ | 1/8-27 Male NPTF | 1 | 2.01″ (51.1mm) |
1.06″ (26.9mm) |
0.88″ (22.4mm) |
| 2R15 | Socket/Female | 1/4″ | 1/4″ | 1/4-18 Male NPTF | 1 | 2.16″ (54.9mm) |
1.06″ (26.9mm) |
0.88″ (22.4mm) |
| 2R20 | Socket/Female | 1/4″ | 3/8″ | 3/8-18 Male NPTF | 1 | 2.16″ (54.9mm) |
1.06″ (26.9mm) |
0.88″ (22.4mm) |
| 2R25 | Socket/Female | 1/4″ | 1/2″ | 1/2-14 Male NPTF | 1 | 2.35″ (59.7mm) |
1.06″ (26.9mm) |
0.88″ (22.4mm) |
| 2RL Series | Plugs | ||||||||
| Part Number | Coupling Type | Body Size | Port Size | Thread | Figure | Dimensions | ||
| C | D | Hex | ||||||
| 2L10 | Plug/Male | 1/4″ | 1/8″ | 1/8-27 Male NPTF | 2 | 1.51″ (38.4mm) |
0.58″ (14.7mm) |
0.50″ (12.7mm) |
| 2L15 | Plug/Male | 1/4″ | 1/4″ | 1/4-18 Male NPTF | 2 | 1.66″ (42.2mm) |
0.65″ (16.5mm) |
0.56″ (14.2mm) |
| 2L20 | Plug/Male | 1/4″ | 3/8″ | 3/8-18 Male NPTF | 2 | 2.04″ (51.8mm) |
0.79″ (20.1mm) |
0.69″ (17.5mm) |
| 2L20G* | Plug/Male | 1/4″ | 3/8″ | 3/8-18 Male NPTF | 2 | 2.64″ (67.1mm) |
0.77″ (19.6mm) |
0.69″ (17.5mm) |

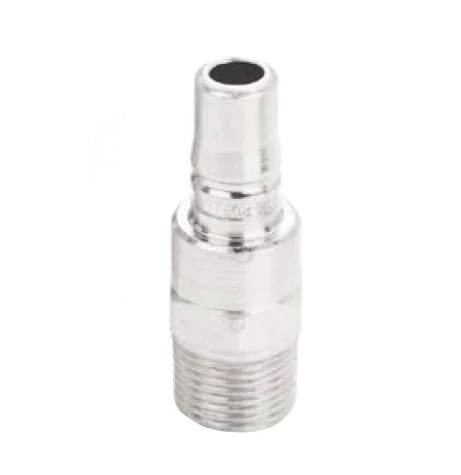

| 2L25 | Plug/Male | 1/4″ | 1/2″ | 1/2-14 Male NPTF | 2 | 2.31″ (58.7mm) |
1.01″ (25.7mm) |
0.88″ (22.4mm) |
* With Bleeder Ball Check – Reduces Hose Whip
