| Features: |
|
|---|---|
| Applications & Markets: |
|
| Materials: |
|
| Series | Coupling Size | Max. Operating Pressure | Min. Burst Pressure | Rated Flow | |||
|---|---|---|---|---|---|---|---|
| 2RL | 1/4″ | 20 bar | 300 psi | 80 bar | 1,200 psi | 1,350 lpm | 48 scfm |
| 3RL | 3/8″ | 20 bar | 300 psi | 80 bar | 1,200 psi | 2,250 lpm | 80 scfm |
![]() |
![]() |
||||||
|---|---|---|---|---|---|---|---|
|
Socket/Female (Figure 1) |
Plug/Male (Figure 2) |
||||||
| 2RL Series | Socket | |||||||
| Part Number | Coupling Type | Body Size | Hose ID | End Type | Figure | Dimensions | |
| A | B | ||||||
| 2R17 | Socket/Female | 1/4″ | 1/4″ | Hose Barb | 1 | 2.63″ (66.8mm) |
1.06″ (26.9mm) |
| 2R195 | Socket/Female | 1/4″ | 5/16″ | Hose Barb | 1 | 2.63″ (66.8mm) |
1.06″ (26.9mm) |
| 2R22 | Socket/Female | 1/4″ | 3/8″ | Hose Barb | 1 | 2.63″ (66.8mm) |
1.06″ (26.9mm) |
| 2R27 | Socket/Female | 1/4″ | 1/2″ | Hose Barb | 1 | 2.63″ (66.8mm) |
1.06″ (26.9mm) |
| 2RL Series | Plugs | |||||||
| Part Number | Coupling Type | Body Size | Hose ID | End Type | Figure | Dimensions | |
| C | D | ||||||
| 2L17 | Plug/Male | 1/4″ | 1/4″ | Hose Barb | 2 | 2.13″ (54.1mm) |
0.50″ (12.7mm) |

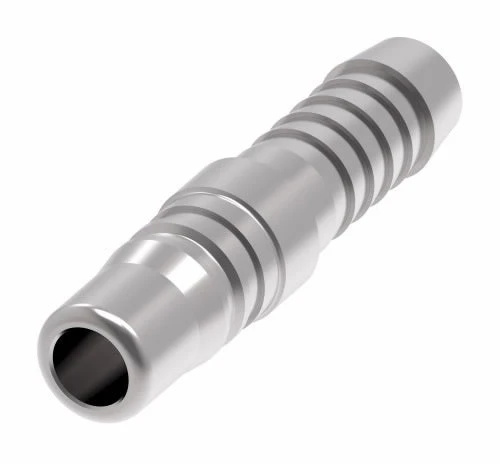

| 2L195 | Plug/Male | 1/4″ | 5/16″ | Hose Barb | 2 | 2.13″ (54.1mm) |
0.50″ (12.7mm) |
| 2L22 | Plug/Male | 1/4″ | 3/8″ | Hose Barb | 2 | 2.13″ (54.1mm) |
0.50″ (12.7mm) |
| 2L17 | Plug/Male | 1/4″ | 1/2″ | Hose Barb | 2 | 2.5″ (63.5mm) |
0.81″ (20.6mm) |
